C4409

Анализатор электрических цепей

Показать аналоги товара

Цена (с НДС):

По запросу

Расширенное описание (pdf, 3.3 MB)
Купить / уточнить о наличии
C4409
C4409
C4409
C4409

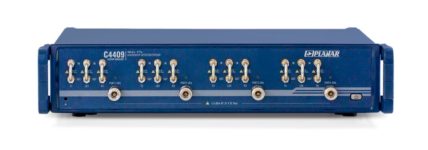

Анализатор цепей векторный C4409 из серии «Кобальт».



Особенности C4409:

Высокопроизводительные векторные анализаторы цепей серии Кобальт с диапазоном рабочих частот от 0,1 МГц до 9,0 ГГц, имеют реконфигурируемый измерительный тракт с возможностью подключения расширителей по частоте.

Сигнальные тракты для обеспечения подключения расширителей по частоте с помощью съемных 3,5 мм перемычек выведены на переднюю панель прибора. Дополнительно на задней панели анализаторов есть соединители для передачи сигналов управления и электропитания.
Измеряемые параметры: S11…S44

Имеет четыре измерительных порта и два генератора испытательного сигнала, имеющих общую опору.

Наличие четырех измерительных портов позволяет проводить одновременное измерение шестнадцати элементов матрицы рассеяния четырехпортового устройства за одно подключение.

С4409 – четырехпортовый прибор

Векторные анализаторы цепей предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников.Векторные анализаторы цепей предназначены для работы с внешним компьютером, не входящим в комплект поставки.
Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
Приборы поставляются с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Анализаторы в серии отличаются друг от друга количеством измерительных портов, расположенных на передней панели.



Основные технические характеристики:

Диапазон рабочих частот от 0,1 МГц до 9,0 ГГц
Импеданс 50 Ω
Тип портов тип N, розетка
Динамический диапазон измерений 160 дБ тип.
Диапазон регулирования выходной мощности от -60 до +15 дБ / мВт
Время измерения на одной частоте 10 мкс
Количество точек измерения за одно сканирование от 1 до 500 001
Число каналов до 16 логических независимых измерительных каналов
Минимальный шаг установки частоты 1 Гц
Погрешность установки частоты ±5×10–6



Опции:

 Исключение измерительной оснастки

  • AFR – программная опция исключения измерительной оснастки. (Ранее ПР-002)

Анализ во временной области

  • TD-9 — для приборов с диапазоном рабочих частот до 9 ГГц
  • TD-20 — для приборов с диапазоном рабочих частот до 20 ГГц

Измерение параметров преобразователей

  • MXR-9 — для приборов с диапазоном рабочих частот до 9 ГГц
  • MXR-20 — для приборов с диапазоном рабочих частот до 20 ГГц
