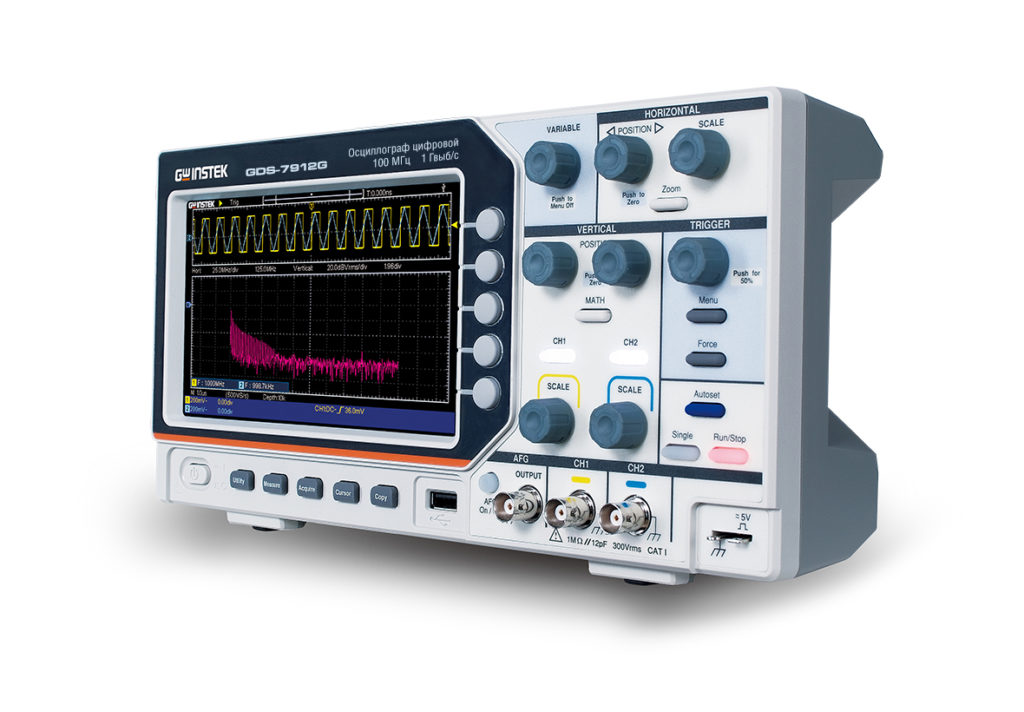

Компактные и бюджетные осциллографы GW Instek серии GDS-7900
Представляем Вашему вниманию новую серию компактных и бюджетных осциллографов GW Instek GDS-7900 производства Тайваньской компании GOOD WILL INSTRUMENT CO., LTD.
Расширенный функционал для точного анализа сигналов
- 30 автоматических параметров измерения — упрощают анализ сигналов и позволяют быстро оценивать ключевые характеристики.
- Параметр Area поддерживает интегрирование формы сигнала, что особенно полезно, например, при расчёте энергии (в джоулях) по мощности (ватт × секунда).
- Функция +PulseCount позволяет быстро считать количество импульсов в единицу времени — идеально подходит для задач вроде управления шаговыми двигателями или контроля числа стежков в промышленных швейных машинах.
- Cursor RMS — измерение среднеквадратичного значения в заданном интервале с помощью курсоров. Особенно удобно при анализе пусковых токов и переходных процессов.
Анализ в частотной области и точная настройка
- Режим БПФ предлагает шесть типов окон: Хэмминга, Прямоугольное, Блэкмана, Ханнинга, Кайзера и Бартлетта.
- Поддержка одновременного отображения временной и частотной областей — помогает быстро выявить гармоники, шумы и другие частотные компоненты сигнала.
- Для минимизации погрешностей измерений предусмотрен тест компенсации пассивного щупа. Если результат показывает недокомпенсацию или перекомпенсацию, пользователь может отрегулировать переменный конденсатор на щупе и повторить тест до достижения корректной компенсации.
Интеллектуальные функции для удобства и скорости
- Автоматическое определение типа сигнала и двухуровневое меню Auto Setup ускоряют настройку прибора и повышают точность измерений.
- Многоязычный интерфейс поддерживает 10 языков, включая русский
Базовые спецификации серии:
- Полоса пропускания: 100 МГц
- 2 входных канала
- Максимальная частота дискретизации в реальном времени 1 ГГц
- Встроенный генератор сигналов до 25 МГц (модель GDS-7912G)
- Длина памяти 20 М точек на канал
- Автоматические измерения (30 параметров)
- Встроенный 6-разрядный частотомер
- БПФ (2048 точек)
- Цветной TFT-дисплей (диагональ 17,8 см, разрешение 800 x 480, 15 делений)
Масса новинки всего 1,1 кг, что отражает философию новой серии: «Сбалансированная цена и характеристики, компактная конструкция с передовыми функциями, малый вес и высокая производительность».
Области применения
Обучение и образовательная сфера: как базовый прибор общего применения в учебных заведениях (технических лабораториях);
Промышленный сектор: для инженерного дизайна, фундаментальных НИОКР, измерительных приложений отладки и контроля.
